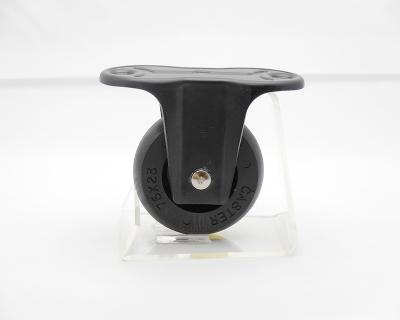

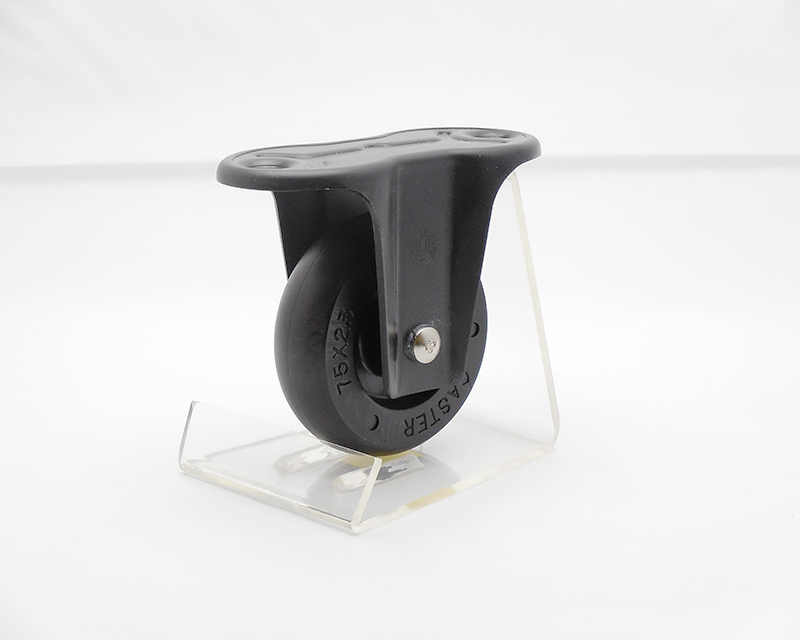

No.606G-N(B) スタンダードクラスキャスター

キャスター形状 固定型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 ナイロン樹脂
その他 ストッパー無し
●取付面には、エンボス加工を施し、強度アップをはかりました。
また、取付穴は従来の4つ穴式を2穴式として、取付工数の省力化を図りました。
●No.600G-Nシリーズにストッパー付のラインナップはございません。
※車輪カラーは各サイズ共にブラック・ライトブルー・マルーンの3色ございます。
●ナイロン車輪はUL規格(94V-2)仕様に対応したものを採用しております。

図面 No.606G-N(B) スタンダードクラスキャスター

  • 図面 No.606G-N(B)G-N スタンダードクラスキャスター
  • 図面 No.606G-N(B)G-N スタンダードクラスキャスター
  • 図面 No.606G-N(B)G-N スタンダードクラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
23㎜
取付板巾 L1㎜
48㎜
取付板長 L2㎜
116㎜
車輪取付高
Hmm
95㎜
取付ピッチ
P1㎜×P2㎜
90㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
150㎏
