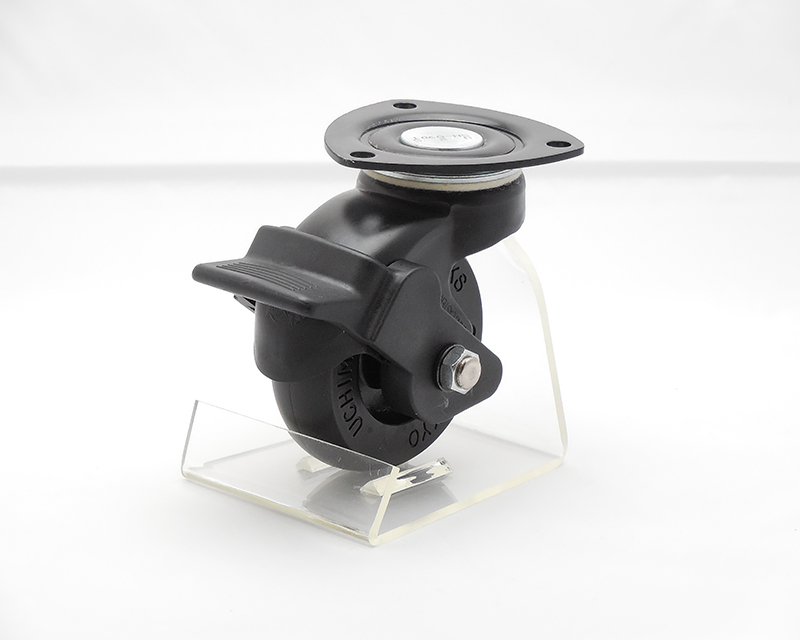

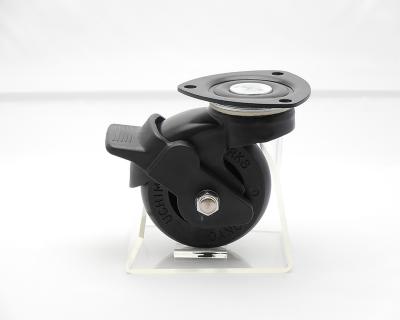

No.106G-NS(B) スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 ナイロン樹脂
その他 ストッパー付き
●取付座は、衝撃力などバランスよく吸収する三角形にしてあります。
また、取付穴は従来の4穴式と3穴式として取り付け工数の省力化を図りました。
●旋回半径は、ストッパーON・OFF何れかの最大値です。
●本体黒色ボディと鮮やかなカラーの車輪、用途や条件に併せた選択ができます。
●高性能なストッパー機能は、ウレタンパッドで車輪側面(左右2点)を確実に押さえる、安全性を考慮した独自の新構造です。
●ストッパーのON・OFFはステップを押し下げてON、上げてOFFするだけの簡単操作です。
●ストッパーステップの材質は外力からの衝撃に耐えるために、強化ナイロン樹脂を採用しています。
※ご注文の際は、必ず車輪カラーをお選びください。
【B】 … ブラック / 【L】 … ライトブルー / 【M】 … マルーン
●ポリアミド樹脂(ナイロン6)はUL規格(94V-2)仕様となっております。

図面 No.106G-NS(B) スタンダードクラスキャスター

  • 図面 No.106G-NS(B)G-N スタンダードクラスキャスター
  • 図面 No.106G-NS(B)G-N スタンダードクラスキャスター
  • 図面 No.106G-NS(B)G-N スタンダードクラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
23㎜
旋回半径 r㎜
84㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
95㎜
座金寸法
L1mm×L2㎜
83㎜
取付ピッチ
P1㎜×P2㎜
68㎜
取付穴径 dmm
7㎜
取付座厚 t㎜
2.6㎜
許容荷重 1ヶ当
150㎏

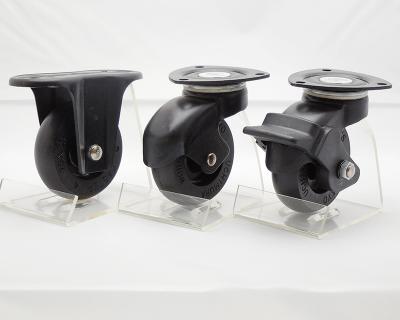

関連商品
