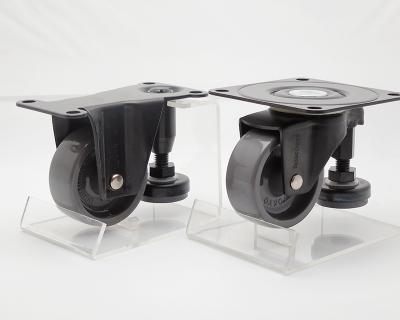

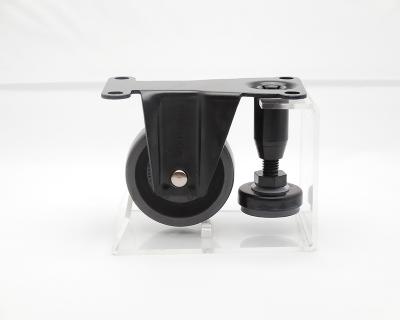

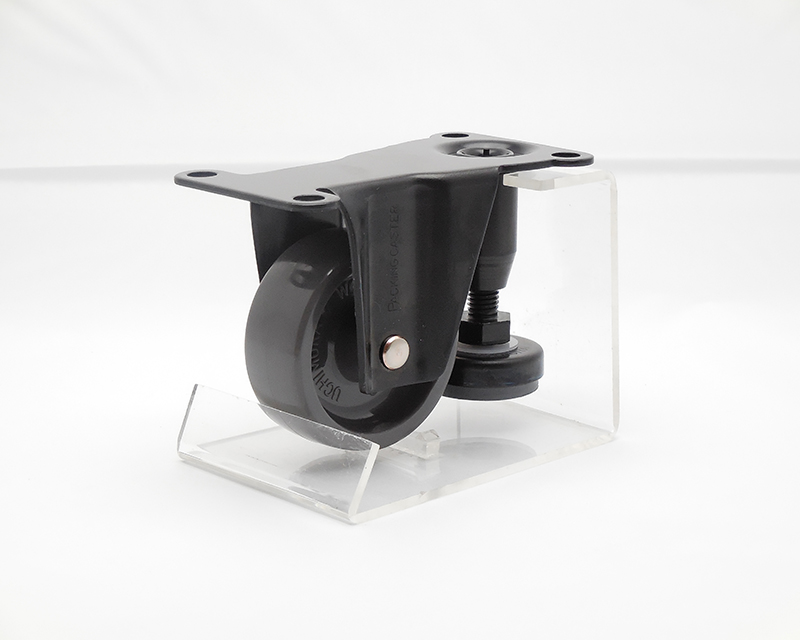

No.605AF-N ファンクションタイプキャスター
| キャスター形状 | 固定型 |
| 本体材質 | 冷間圧延鋼板(SPCC) |
| 表面処理 | 黒色亜鉛めっき |
| 車輪材質 | ナイロン樹脂 |
| その他 | アジャスターフット付き |
図面 No.605AF-N ファンクションタイプキャスター
製品スペック
- 車輪径 Dmm
- 63㎜
- 車輪巾 Wmm
- 25㎜
- 取付板巾 L1㎜
- 64㎜
- 取付板長 L2㎜
- 112㎜
- 車輪取付高
Hmm - 81㎜
- 中心距離 L3㎜
(車輪・フット) - 52㎜
- 取付ピッチ
P1㎜×P2㎜ - 48㎜×96㎜
- 取付穴径 dmm
- 8.5㎜
- アジャスター量 h1㎜／h2㎜
- 15㎜/15㎜
- アジャストネジ M
- M10
- 取付座厚 t㎜
- 2.3㎜
- 許容荷重 1ヶ当
- 130㎏
