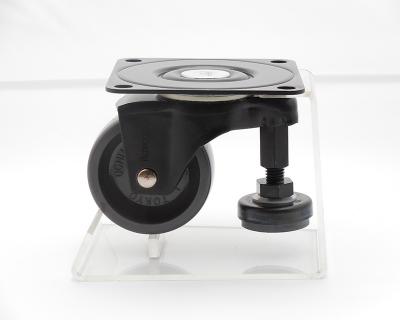

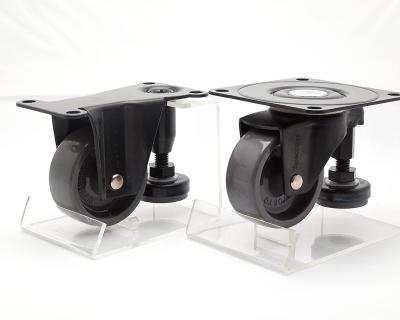

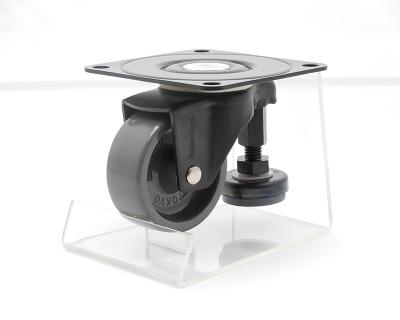

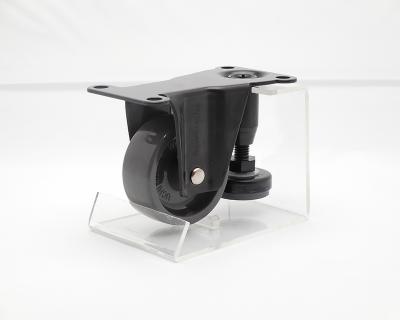

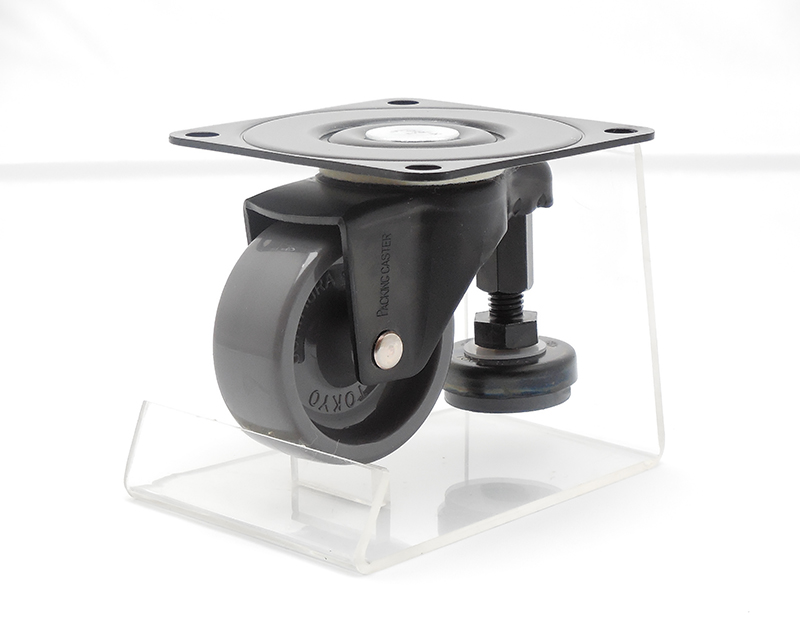

No.105AF-N ファンクションタイプキャスター
| キャスター形状 | 自在プレート型 |
| 本体材質 | 冷間圧延鋼板(SPCC) |
| 表面処理 | 黒色亜鉛めっき |
| 車輪材質 | ナイロン樹脂 |
| その他 | アジャスターフット付き |
図面 No.105AF-N ファンクションタイプキャスター
製品スペック
- 車輪径 Dmm
- 63㎜
- 車輪巾 Wmm
- 25㎜
- 旋回半径 r㎜
- 59㎜
- 偏心距離 Emm
- 27㎜／34㎜
- 車輪取付高
Hmm - 81㎜
- 座金寸法
L1mm×L2㎜ - 92㎜×92㎜
- 取付ピッチ
P1㎜×P2㎜ - 75㎜×75㎜
- 取付穴径 dmm
- 8.5㎜
- ｱｼﾞｬｽﾀｰﾌｯﾄ外径 D1㎜
- 37.7㎜
- アジャスター量 h1㎜／h2㎜
- 15㎜/15㎜
- アジャストネジ M
- M10
- 取付座厚 t㎜
- 2.3㎜
- 許容荷重 1ヶ当
- 130㎏
