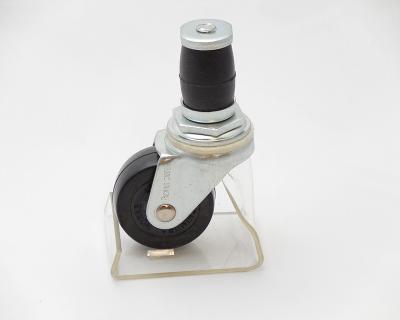

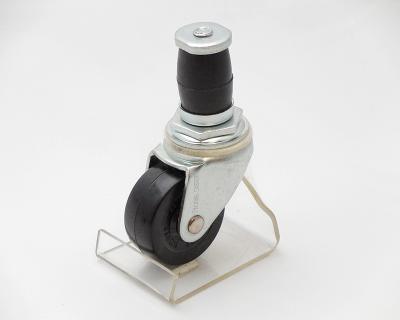

No.202 スタンダードクラスキャスター

キャスター形状 自在カスク型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
※ご注文の際は取付パイプ内径を確認の上、取付主軸径を必ずご指定下さい。


・製品完成後、取付が可能です。
パイプ脚にキャスターを取り付ける場合はメネジ、あるいは座金を溶接して取り付けておりましたが、本製品にはメネジと座金は不要のため、溶接の必要はありません。
・取り付けはネジ込む場合の1/3で済み、非常に簡単です。
・長期間のご利用にも締着力は強力です。
・上下の座金により、よじれには強力です。
・取り付け工数も軽減されます。

●使用方法●
・パイプ内径にややきつめ程度カスクゴムを膨張させ、ゴム主軸をパイプに入れ、六角座金にパイプが平らに着くまで差し込みます。
・専用スパナにて六角座金を廻しますと、カスクゴムの膨張によりパイプ内面に密着して取り付けることができます。
・外す場合は、逆回転させれば取り外す事が可能です。
No.203~No.206は合成ゴム(中心部合成エボナイト)になります。

図面 No.202 スタンダードクラスキャスター

  • 図面 No.202 スタンダードクラスキャスター
  • 図面 No.202 スタンダードクラスキャスター
  • 図面 No.202 スタンダードクラスキャスター

製品スペック

車輪径 Dmm
40㎜
車輪巾 Wmm
17㎜
旋回半径 r㎜
39㎜
偏心距離 Emm
19㎜
車輪取付高
Hmm
56㎜
取付主軸高 L㎜
36㎜
取付主軸径 d㎜
16㎜ / 19㎜ / 21㎜
許容荷重 1ヶ当
25㎏
