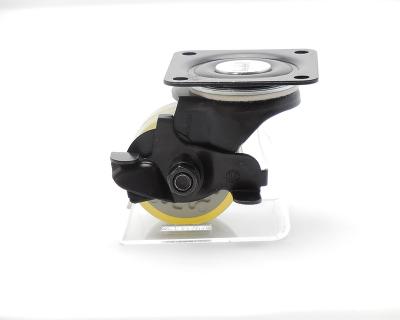

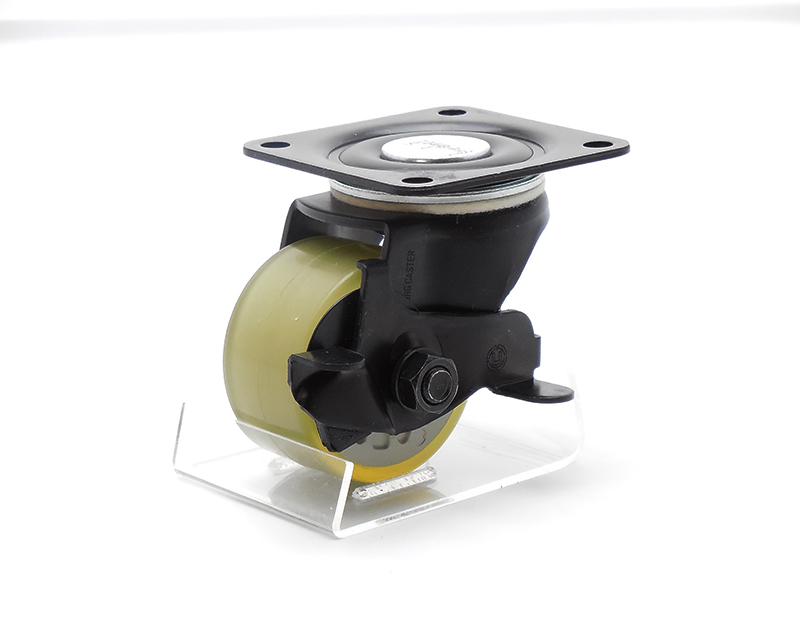

No.104HB-PAS(I) ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 黒色亜鉛めっき
車輪材質 ポリウレタン
ホイールカラー アイボリー
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●ご注文の際は必ずホイール部分の色をご指定下さい。
【ブラック/オレンジ/アイボリー 3色のご用意があります。】
●始動抵抗を極限まで低減。
●耐久力抜群、金属に優る驚異的な耐摩耗性能です。
●弾性が大きく、積載物に衝撃を与えません。
●長期間固定されても、荷重による歪みが残りません。

図面 No.104HB-PAS(I) ヘビークラスキャスター

  • 図面 No.104HB-PAS(I)HB-PA ヘビークラスキャスター
  • 図面 No.104HB-PAS(I)HB-PA ヘビークラスキャスター
  • 図面 No.104HB-PAS(I)HB-PA ヘビークラスキャスター

製品スペック

車輪径 Dmm
50㎜
車輪巾 Wmm
28㎜
旋回半径 r㎜
65㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
68㎜
座金寸法
L1mm×L2㎜
64㎜×64㎜
取付ピッチ
P1㎜×P2㎜
50㎜×50㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
200㎏

関連商品

No.104HB-PAS(I)HB-PA ヘビークラスキャスター ヘビークラスキャスター

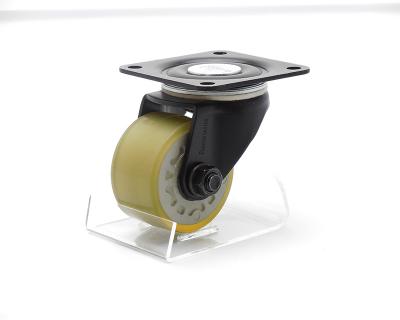

No.104HB-PA(I)
ヘビークラスキャスター

ヘビークラスキャスター 自在プレート型 No.104HB-PA(I)と組み合わせて使用することができます。

No.104HB-PAS(I)HB-PA ヘビークラスキャスター ヘビークラスキャスター

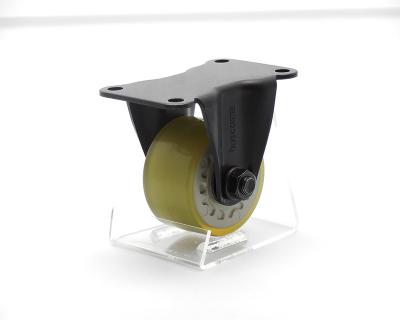

No.604HB-PA(I)
