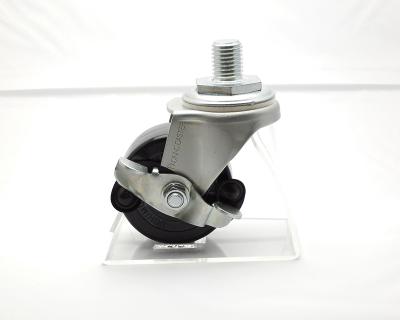

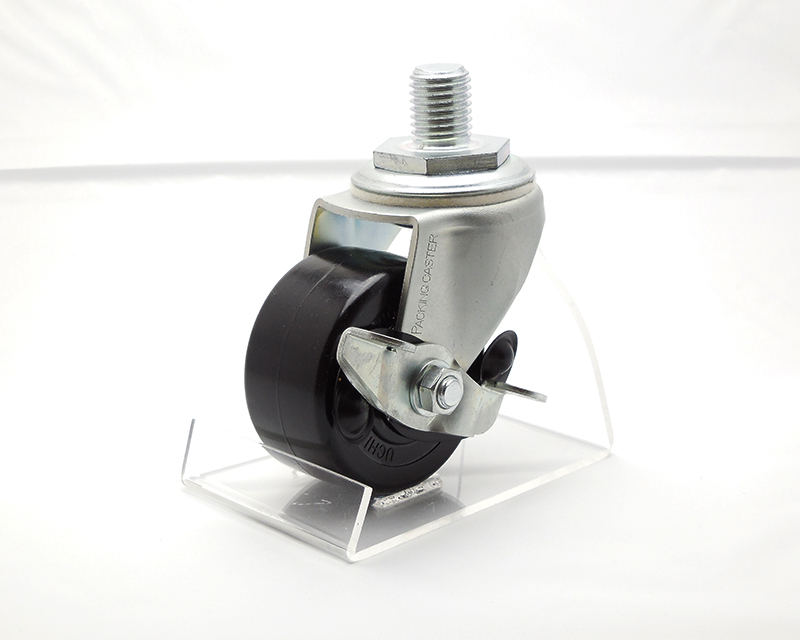

No.306HB-PS ヘビークラスキャスター

ヘビークラスキャスター

  • ヘビークラスキャスター
  • ヘビークラスキャスター
  • ヘビークラスキャスター
キャスター形状 自在ボルト型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー付き
●コンパクトなネジ込み式重量用キャスターですので、取付面積の少ない重量機器等に最適です。
●専用スパナにて六角座金を廻し締め込みますと、簡単に取り付ける事ができます。
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●驚異的に始動、走行性能が優秀な重量用キャスターです。
●長期間固定されても荷重による歪みが残りません。

図面　No.306HB-PS　ヘビークラスキャスター

  • 図面 No.306HB-PSHB-P ヘビークラスキャスター
  • 図面 No.306HB-PSHB-P ヘビークラスキャスター
  • 図面 No.306HB-PSHB-P ヘビークラスキャスター

製品スペック

車輪径 Dmm
75㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
85㎜
偏心距離 Emm
36㎜
車輪取付高
Hmm
104㎜
取付主軸高 L㎜
25㎜
取付主軸径 d㎜
M20/P2.5
許容荷重 1ヶ当
160㎏

関連商品

No.306HB-PSHB-P ヘビークラスキャスター ヘビークラスキャスター

No.306HB-P
ヘビークラスキャスター

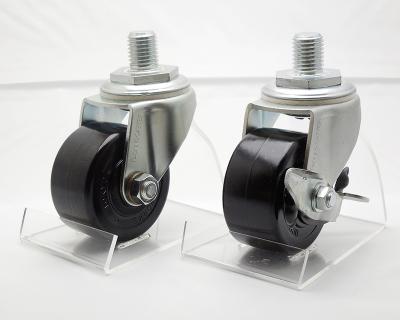

ヘビークラスキャスター 自在ボルト型 No.306HB-Pと組み合わせて使用することができます。
