キャスター製品一覧製品試験 X-PAシリーズ
静荷重試験
・回転性能試験 試験荷重を負荷し、始動力を測定。
・旋回性能試験 試験荷重を負荷し、旋回力を測定。
・耐荷重試験 試験荷重の3倍を3分間加圧。
| 製品No. | 車輪材質 | 試験荷重 (許容荷重)(N) |
車輪径(mm) | 車輪幅(mm) | 回転性能 許容荷重による 車輪が回転する力(N) |
旋回性能 許容荷重による キャスターが旋回する力(N) |
耐荷重性能 許容荷重×３倍 (３分間加圧)(kN) |
試験結果 |
|---|---|---|---|---|---|---|---|---|
| 107X-PA | ポリウレタン | 5883 | 100 | 54 | 198 | 202 | 17.65 | 異常なし |
| 109X-PA | 7845 | 150 | 54 | 210 | 267 | 23.54 | 異常なし |
| 製品No. | 車輪材質 | 試験荷重 (許容荷重)(N) |
車輪径(mm) | 車輪幅(mm) | 回転性能 許容荷重による 車輪が回転する力(N) |
耐荷重性能 許容荷重×３倍 (３分間加圧)(kN) |
試験結果 |
|---|---|---|---|---|---|---|---|
| 607X-PA | ポリウレタン | 5883 | 100 | 54 | 198 | 17.65 | 異常なし |
| 609X-PA | 7845 | 150 | 54 | 210 | 23.54 | 異常なし |
| 製品No. | 車輪材質 | 試験荷重 (許容荷重)(N) |
車輪径(mm) | 車輪幅(mm) | 回転性能 許容荷重による 車輪が回転する力(N) |
旋回性能 許容荷重による キャスターが旋回する力(N) |
耐荷重性能 許容荷重×３倍 (３分間加圧)(kN) |
試験結果 |
|---|---|---|---|---|---|---|---|---|
| 307X-PA | ポリウレタン | 5883 | 100 | 54 | 198 | 189 | 17.65 | 異常なし |
※ 試験方法は、JIS規格による。
※ 試験荷重の３倍の圧力を３分間加圧(JIS規格)異常発生しないこと。
乗越衝撃試験
キャスターを試験機に取り付けて試験荷重をかける。
突起物のあるドラムを一定の速度（4km /ｎ）で回転させ、連続的に衝撃を与えて耐久力のテストを行う。
| 製品No. | 車輪材質 | 試験荷重 (許容荷重)(N) |
車輪径 (mm) |
車輪幅 (mm) |
走行性能（社内規格） | 試験結果 | |
|---|---|---|---|---|---|---|---|
| 乗越突起高さ(mm) | 乗越衝撃回数 | ||||||
| 107X-PA 307X-PA 607X-PA |
ポリウレタン | 5883 | 100 | 54 | 1.5 | 6300 ※走行距離10km 速度4km/h |
異常なし |
| 109X-PA 609X-PA |
7845 | 150 | 54 | 2.5 | 6300 ※走行距離10km 速度4km/h |
異常なし | |
※ 試験方法は、JIS規格による。
乗越衝撃吸収比較

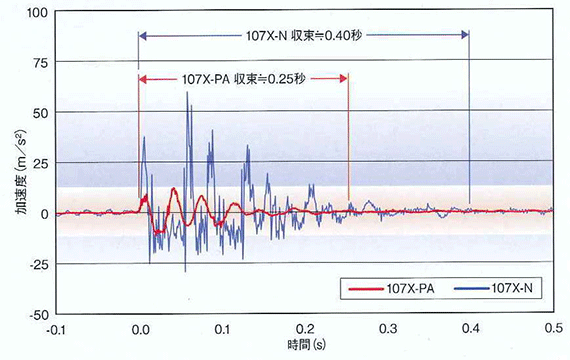

突起を乗越えた時の衝撃吸収(走行加速度、収束時間)をNo.107X-NとNo.107X-PAで比較した。
【試験条件】
試験荷重：９８０N 車輪径：１００mm 走行速度：４km/ｈ 乗越突起高さ：1.5mm
【結果】
ポリウレタンの特徴である高衝撃吸収性により走行中の振動が緩和される。
走行加速度は、約１/５になり、収束時間は、約１/２となった。（当社比）
| 製品No. | 最大加速度(m/s2) | 収束時間(秒) |
|---|---|---|
| 107X-PA | 12.3 | 0.25 |
| 107X-N | 59.6 | 0.40 |
