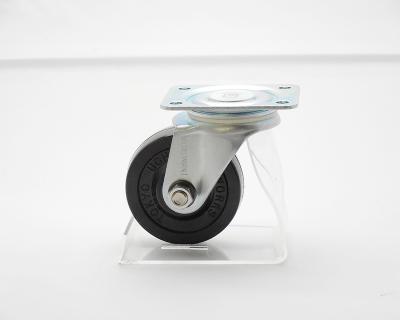

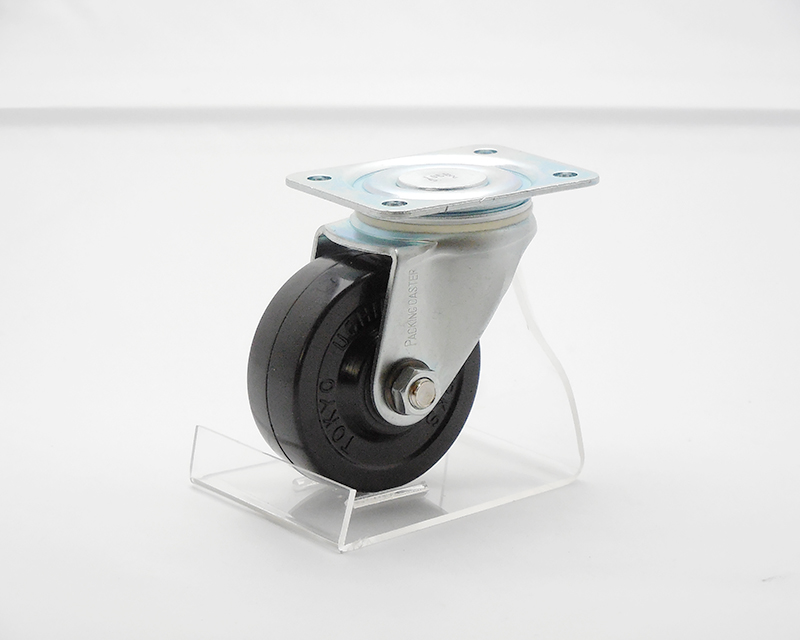

No.105B スタンダードクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー無し
No.105B~No.106Bは合成ゴム車輪(中心部合成エボナイト)になります。
車輪軸にローラーベアリングを使用してありますので、高荷重でも楽に運搬・移動させることができます。

図面 No.105B スタンダードクラスキャスター

  • 図面 No.105BB スタンダードクラスキャスター
  • 図面 No.105BB スタンダードクラスキャスター
  • 図面 No.105BB スタンダードクラスキャスター

製品スペック

車輪径 Dmm
63㎜
車輪巾 Wmm
23㎜
旋回半径 r㎜
57㎜
偏心距離 Emm
25㎜
車輪取付高
Hmm
80㎜
座金寸法
L1mm×L2㎜
54㎜×70㎜
取付ピッチ
P1㎜×P2㎜
36㎜×54㎜
取付穴径 dmm
6.5㎜
取付座厚 t㎜
2.3㎜
許容荷重 1ヶ当
70㎏

関連商品

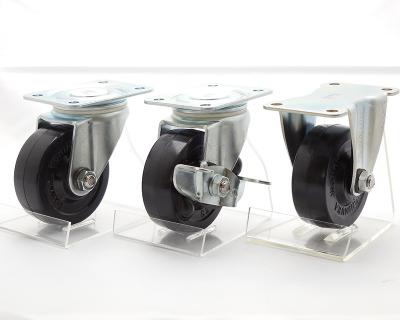

No.105BB スタンダードクラスキャスター スタンダードクラスキャスター

No.105BS
スタンダードクラスキャスター

スタンダードクラスキャスター自在プレート型 ストッパー付 No.105Sと組み合わせて使用することができます。

No.105BB スタンダードクラスキャスター スタンダードクラスキャスター

No.605B
スタンダードクラスキャスター

スタンダードクラスキャスター 固定型 No.605Bと組み合わせて使用することができます。
