Top > キャスター製品検索 > キャスター商品詳細 No.105HB-P ヘビークラスキャスター

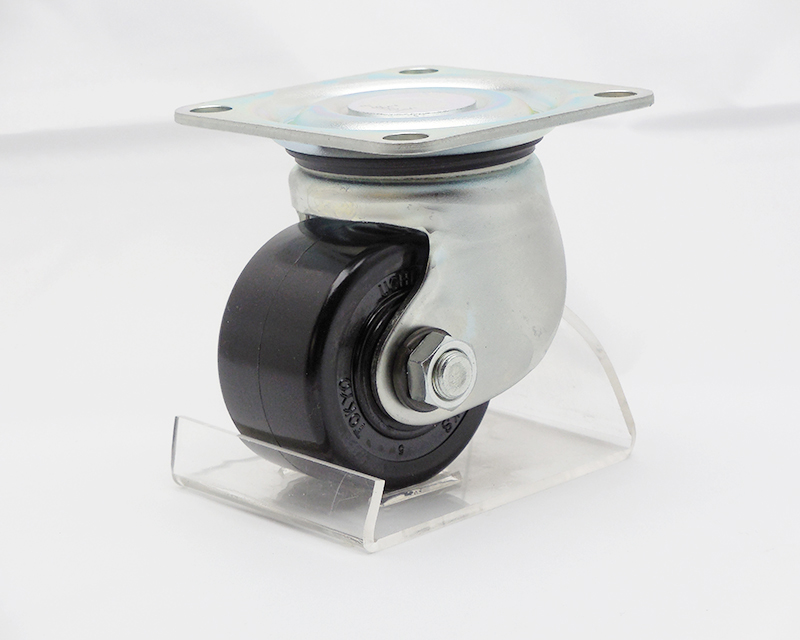

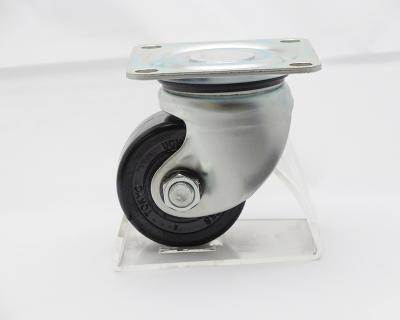

No.105HB-P ヘビークラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー無し
●驚異的に始動、走行性能が優秀なキャスターです。
●長期間固定されても荷重による歪みが残りません。
●車輪回転部にローラーベアリングが入っておりますので、荷重に対する耐久力が高いうえ、車輪回転が円滑です。

図面 No.105HB-P ヘビークラスキャスター

  • 図面 No.105HB-PHB-P ヘビークラスキャスター
  • 図面 No.105HB-PHB-P ヘビークラスキャスター
  • 図面 No.105HB-PHB-P ヘビークラスキャスター

製品スペック

車輪径 Dmm
65㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
56㎜
偏心距離 Emm
22㎜
車輪取付高
Hmm
92㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
230㎏

関連商品

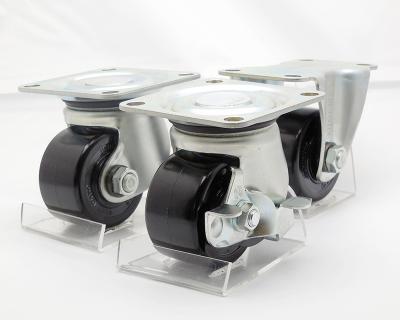

No.105HB-PHB-P ヘビークラスキャスター ヘビークラスキャスター

No.105HB-PS
ヘビークラスキャスター

ヘビークラスキャスター 自在プレート型ストッパー付 No.105HB-PSと組み合わせて使用することができます。

No.105HB-PHB-P ヘビークラスキャスター ヘビークラスキャスター

No.605HB-P
ヘビークラスキャスター

ヘビークラスキャスター 固定型 No.605HB-Pと組み合わせて使用することができます。
