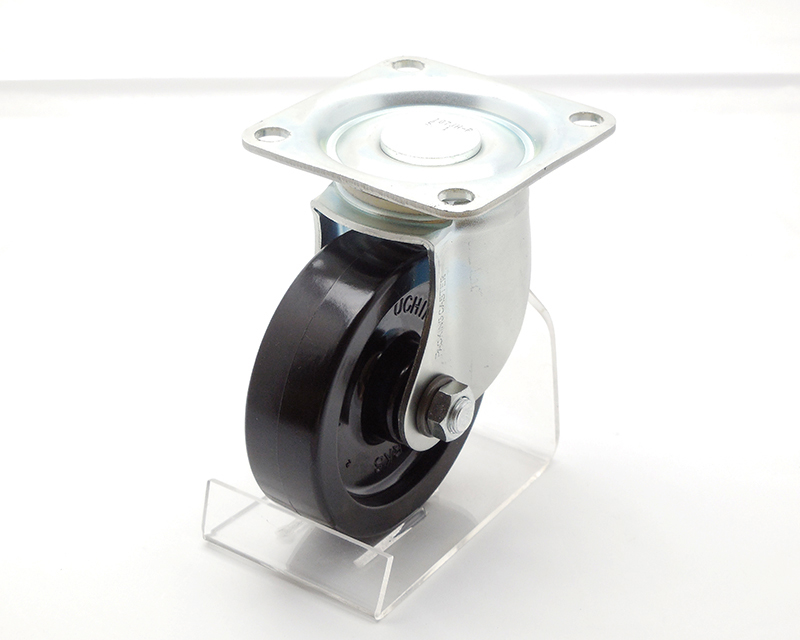

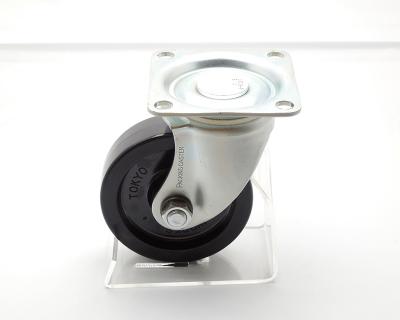

No.107JH-P ミドルクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 フェノール
その他 ストッパー無し
●コンパクトで許容荷重が中量車と重量車の中間荷重のものです。
用途に合わせてお選びください。
●長期間固定されていても荷重による歪みが残りません。
●特殊合成樹脂車輪を使用してありますので、耐荷重が大きくても軽く始動致します。

図面 No.107JH-P ミドルクラスキャスター

  • 図面 No.107JH-PJH-P ミドルクラスキャスター
  • 図面 No.107JH-PJH-P ミドルクラスキャスター
  • 図面 No.107JH-PJH-P ミドルクラスキャスター

製品スペック

車輪径 Dmm
100㎜
車輪巾 Wmm
30㎜
旋回半径 r㎜
81㎜
偏心距離 Emm
30㎜
車輪取付高
Hmm
130㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
210㎏

関連商品

No.107JH-PJH-P ミドルクラスキャスター ミドルクラスキャスター

No.107JH-PS
ミドルクラスキャスター

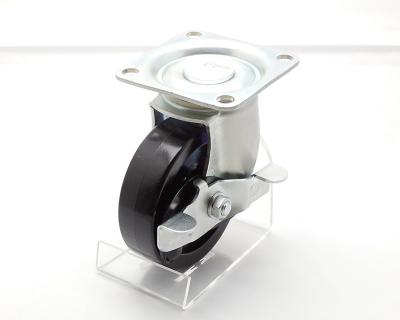

ミドルクラスキャスター 自在プレート型ストッパー付 No.107JH-PSと組み合わせて使用することができます。

No.107JH-PJH-P ミドルクラスキャスター ミドルクラスキャスター

No.607JH-P
ミドルクラスキャスター

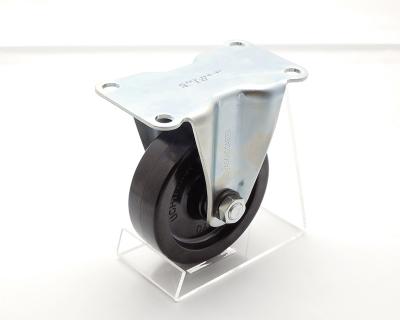

ミドルクラスキャスター 固定型 No.607JH-Pと組み合わせて使用することができます。
