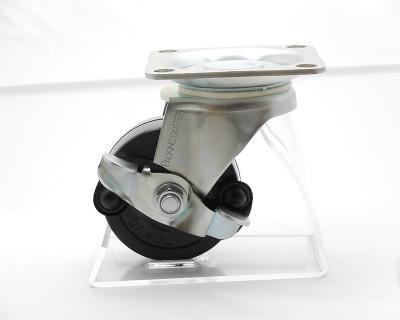

No.107ZHS ミドルクラスキャスター

キャスター形状 自在プレート型
本体材質 冷間圧延鋼板(SPCC)
表面処理 電気亜鉛めっき(光沢クロメート)
車輪材質 NBR(合成ゴム)
その他 ストッパー付き
●旋回半径は、ストッパーON・OFF何れかの最大値になります。
弾性板が制止板より出ている場合はその数値です。
●全製品合成ゴム車輪(中心部合成エボナイト)になります。
●弾性をもっているため、走行音や耐震性、衝撃緩和に優れ凹凸のある路面でも安定した走行が得られます。

図面 No.107ZHS ミドルクラスキャスター

  • 図面 No.107ZHSZH ミドルクラスキャスター
  • 図面 No.107ZHSZH ミドルクラスキャスター
  • 図面 No.107ZHSZH ミドルクラスキャスター

製品スペック

車輪径 Dmm
100㎜
車輪巾 Wmm
38㎜
旋回半径 r㎜
104㎜
偏心距離 Emm
37㎜
車輪取付高
Hmm
130㎜
座金寸法
L1mm×L2㎜
90㎜×90㎜
取付ピッチ
P1㎜×P2㎜
71㎜×71㎜
取付穴径 dmm
10.5㎜
取付座厚 t㎜
3.2㎜
許容荷重 1ヶ当
175㎏

関連商品

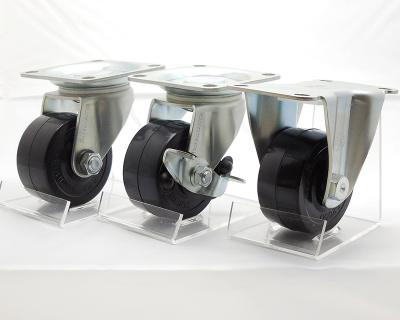

No.107ZHSZH ミドルクラスキャスター ミドルクラスキャスター

No.107ZH
ミドルクラスキャスター

ミドルクラスキャスター 自在プレート型 No.107ZHと組み合わせて使用することができます。

No.107ZHSZH ミドルクラスキャスター ミドルクラスキャスター

No.607H
ミドルクラスキャスター

ミドルクラスキャスター 固定型 No.607Hと組み合わせて使用することができます。
